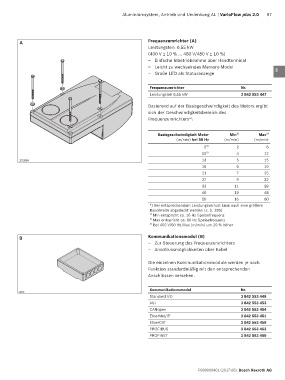

Aluminiumsystem, Antrieb und Umlenkung AL | VarioFlow plus 2.0 97

A Frequenzumrichter (A) 1
Leistungsteil: 0,55 kW
(400 V ± 10 % … 460 V/480 V ± 10 %) 2
– Einfache Inbetriebnahme über Handterminal
– Leicht zu wechselndes Memory-Modul 3
– Große LED als Statusanzeige

4
Frequenzumrichter Nr.
Leistungsteil 0,55 kW 3 842 553 447 5

Basierend auf der Basisgeschwindigkeit des Motors ergibt
sich der Geschwindigkeitsbereich des 6
Frequenzumrichters* : )
7

2)
Basisgeschwindigkeit Motor Min Max 8
1)
(m/min) bei 50 Hz (m/min) (m/min)
29384 3)
5 2 6
10 3) 4 12 9
29384 13 5 15 10
16 6 19
21 7 25
27 9 32 11
33 11 39
40 13 48 12
50 16 60
*) Bei entsprechendem Leistungsverlust kann auch eine größere 13
Bandbreite abgedeckt werden (s. S. 285)
Min entspricht ca. 16 Hz Speisefrequenz 14
1)
2) Max entspricht ca. 60 Hz Speisefrequenz
3) Bei 460 V/60 Hz Max (m/min) um 20 % höher
15
B Kommunikationsmodul (B)
– Zur Steuerung des Frequenzumrichters 16
– Anschlussmöglichkeiten über Kabel
17
Die einzelnen Kommunikationsmodule werden je nach
Funktion standardmäßig mit den entsprechenden 18
Anschlüssen versehen.
19
Kommunikationsmodul Nr.
29385
Standard I/O 3 842 553 449 20
AS-i 3 842 553 453
CANopen 3 842 553 454 21
EtherNet/IP 3 842 553 451
EtherCAT 3 842 553 459 22
PROFIBUS 3 842 553 452
PROFINET 3 842 553 450 23

24

R999000401 (2017-06), Bosch Rexroth AG
