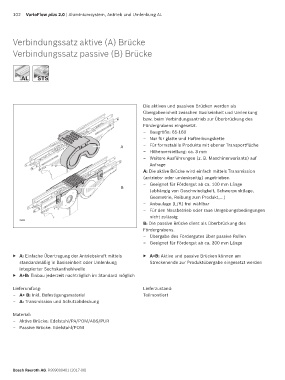

102 VarioFlow plus 2.0 | Aluminiumsystem, Antrieb und Umlenkung AL
Verbindungssatz aktive (A) Brücke
Verbindungssatz passive (B) Brücke
AL
STS
AL STS
Die aktiven und passiven Brücken werden als
Übergabeeinheit zwischen Basiseinheit und Umlenkung
bzw. beim Verbindungsantrieb zur Überbrückung des
Fördergrabens eingesetzt.
– Baugröße: 65-160
– Nur für glatte und Haftreibungskette
A – Für formstabile Produkte mit ebener Transportfläche
– Höhenverstellung: ca. 3 mm
– Weitere Ausführungen (z. B. Maschinenvariante) auf
Anfrage
A: Die aktive Brücke wird einfach mittels Transmission
(antriebs- oder umlenkseitig) angetrieben.
– Geeignet für Fördergut ab ca. 100 mm Länge
B
(abhängig von Geschwindigkeit, Schwerpunktlage,
Geometrie, Reibung zum Produkt,…)
– Anbaulage (L/R) frei wählbar
– Für den Nassbetrieb oder raue Umgebungsbedingungen
nicht zulässig
33832
B: Die passive Brücke dient als Überbrückung des
Fördergrabens.
– Übergabe des Fördergutes über passive Rollen
– Geeignet für Fördergut ab ca. 300 mm Länge
▶ A: Einfache Übertragung der Antriebskraft mittels ▶ A+B: Aktive und passive Brücken können am
standardmäßig in Basiseinheit oder Umlenkung Streckenende zur Produktübergabe eingesetzt werden
integrierter Sechskanthohlwelle
▶ A+B: Einbau jederzeit nachträglich im Standard möglich
Lieferumfang: Lieferzustand:
– A+ B: Inkl. Befestigungsmaterial Teilmontiert
– A: Transmission und Schutzabdeckung
Material:
– Aktive Brücke: Edelstahl/PA/POM/ABS/PUR
– Passive Brücke: Edelstahl/POM
Bosch Rexroth AG, R999000401 (2017-06)
