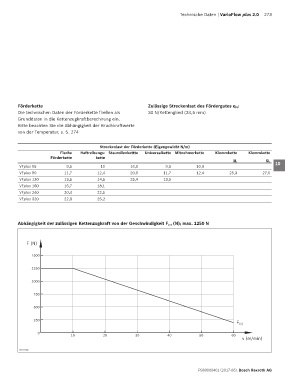

Technische Daten | VarioFlow plus 2.0 273

1

2

3

4

5

Förderkette Zulässige Streckenlast des Fördergutes q Fi :
Die technischen Daten der Förderkette fließen als 30 N/Kettenglied (34,5 mm) 6
Grunddaten in die Kettenzugkraftberechnung ein.
Bitte beachten Sie die Abhängigkeit der Bruchkraftwerte 7
von der Temperatur, s. S. 274
8

Streckenlast der Förderkette (Eigengewicht N/m)
Flache Haftreibungs- Staurollenkettte Universalkette Mitnehmerkette Klemmkette Klemmkette 9
Förderkette kette
3L 5L
VFplus 65 9,5 10 16,0 9,5 10,0 10
VFplus 90 11,7 12,4 20,5 11,7 12,4 25,3 27,6
VFplus 120 13,5 14,5 25,4 13,5 11
VFplus 160 16,7 18,1
VFplus 240 20,4 22,5 12
VFplus 320 22,3 25,2
13

14
Abhängigkeit der zulässigen Kettenzugkraft von der Geschwindigkeit F (v) (N); max. 1250 N
15

F (N) 16

1500 17

1250 18

1000
19
750
20

500
21
250
F (v) 22

0
10 20 30 40 50 60 23
v (m/min)
00111866 24

R999000401 (2017-06), Bosch Rexroth AG
