Positionieren und Orientieren | TS 5 4.0 8-13
Positioniereinheit PE 5/L

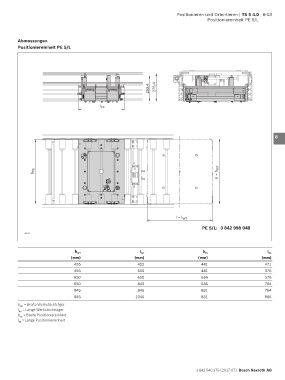

Abmessungen 1
Positioniereinheit PE 5/L
2

3

253,4 276,4 4
5

l PE
6

7

8

9

10
b = b WT 11
b PE

12

13

l = l WT 14

PE 5/L: 3 842 998 048 15
34222
16
b l b l
WT WT PE PE
(mm) (mm) (mm) (mm) 17
455 455 441 471
455 650 441 576 18
650 650 636 576
650 845 636 764 19
845 845 831 764
845 1040 831 966 20
b = Breite Werkstückträger
WT
l = Länge Werkstückträger 21
WT
b = Breite Positioniereinheit
PE
l = Länge Positioniereinheit
PE
22
23

24

3 842 540 379 (2017-07), Bosch Rexroth AG
