Positionieren und Orientieren | TS 5 4.0 8-9
Positioniereinheit PE 5/T

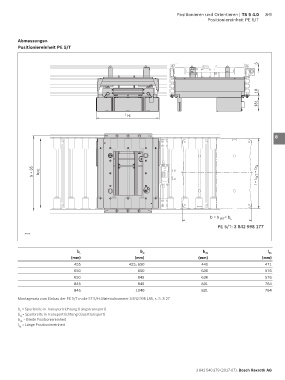

Abmessungen 1
Positioniereinheit PE 5/T
2
5
3

4
10
5
131
6
I PE
7

8

9

10
b + 35 b PE I = I WT = b Q 11

12

13

b = b WT = b L 14
PE 5/T: 3 842 998 177
15
28126
16
b b b l
L Q PE PE
(mm) (mm) (mm) (mm) 17
455 455; 650 441 471
650 650 636 576 18
650 845 636 576
845 845 831 764 19
845 1040 831 764
Montagesatz zum Einbau der PE 5/T in die ST 5/H: Materialnummer 3 842 996 185, s. S. 8-27 20

b = Spurbreite in Transportrichtung (Längstransport) 21
L
b = Spurbreite in Transportrichtung (Quertransport)
Q
b = Breite Positioniereinheit
PE
l = Länge Positioniereinheit 22
PE
23

24

3 842 540 379 (2017-07), Bosch Rexroth AG
