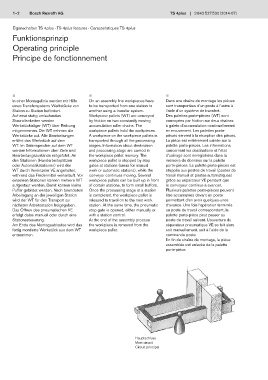

Eigenschaften TS 4plus · TS 4plus features · Caractéristiques TS 4plus
Funktionsprinzip

Operating principle

Principe de fonctionnement

n n n
In einer Montagelinie werden mit Hilfe On an assembly line workpieces have Dans une chaîne de montage les pièces
eines Transfersystems Werkstücke von to be transported from one station to sont transportées d’un poste à l’autre à
Station zu Station befördert. another using a transfer system. l’aide d’un système de transfert.
Auf zwei stetig umlaufenden Workpiece pallets (WT) are conveyed Des palettes porte-pièces (WT) sont
Staurollenketten werden by friction on two constantly moving convoyées par friction sur deux chaînes
Werkstückträger (WT) über Reibung accumulation roller chains. The à galets d‘accumulation continuellement
mitgenommen. Die WT nehmen die workpiece pallets hold the workpieces. en mouvement. Les palettes porte-
Werkstücke auf. Alle Bearbeitungen A workpiece on the workpiece pallets is pièces servent à la réception des pièces.
erfährt das Werk stück auf dem transported through all the processing La pièce est entièrement usinée sur la
WT. Im Datenspeicher auf dem WT stages. Information about destination palette porte-pièces. Les informations
werden Infor mationen über Ziele und and processing stage are carried in concernant les destinations et l‘état
Bearbeitungszustände mitgeführt. An the workpiece pallet memory. The d‘usinage sont enregistrées dans la
den Stationen (Handarbeitsplätzen workpiece pallet is stopped by stop mémoire de données sur la palette
oder Automatikstationen) wird der gates at stations (areas for manual porte-pièces. La palette porte-pièces est
WT durch Verein ze ler VE angehalten, work or automatic stations), while the stoppée aux postes de travail (postes de
während das Fördermittel weiterläuft. Vor conveyor continues moving. Several travail manuel et postes automatiques)
einzelnen Stationen können mehrere WT workpiece pallets can be built up in front grâce au séparateur VE pendant que
aufgestaut werden. Damit können kleine of certain stations, to form small buffers. le convoyeur continue à avancer.
Puffer gebildet werden. Nach beendetem Once the processing stage at a station Plusieurs palettes porte-pièces peuvent
Arbeitsgang an der je weiligen Station is completed, the workpiece pallet is être accumulées devant un poste
wird der WT für den Transport zur released to travel on to the next work permettant d‘en avoir quelques-unes
nächs ten Ar beitsstation freigegeben. station. At the same time, the pneumatic d‘avance. Une fois l‘opération terminée
Das Öff nen des pneumatischen VE stop gate is opened, either manually or au poste de travail correspondant, la
erfolgt dabei manuell oder durch eine with a station control. palette porte-pièce peut passer au
Stationssteuerung. At the end of the assembly process poste de travail suivant. L‘ouverture du
Am Ende des Montageablaufes wird das the workpiece is removed from the séparateur pneumatique VE se fait alors
fertig montierte Werkstück aus dem WT workpiece pallet. soit manuellement, soit à l‘aide de la
entnommen. commande poste.
En fin de chaîne de montage, la pièce
assemblée est enlevée de la palette
porte-pièce.

Hauptschluss
Main circuit
Circuit principal
