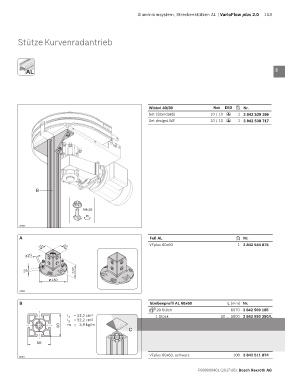

Page 113 - VarioFlow plus2
P. 113
Aluminiumsystem, Streckenstützen AL | VarioFlow plus 2.0 113
Stütze Kurvenradantrieb 1
2
AL
AL 3
4
5
Winkel 40/80 Nut ESD Nr. 6
Set (Standard) 10 / 10 1 3 842 529 386
ESD
Set designLINE 10 / 10 1 3 842 538 717
ESD 7
8
9
10
11
B 12
13
M8x25
10 14
25560
15
A Fuß AL Nr.
VFplus 60x60 1 3 842 544 875 16
60 60
17
120 18
180
19
24911
20
B Strebenprofil AL 60x60 L (mm) Nr.
20 Stück 6070 3 842 509 185 21
1 Stück 50 … 5600 3 842 990 350/L
22
C
23
Abdeckkappe Nr. 24
VFplus 60x60, schwarz 100 3 842 511 874
24910
R999000401 (2017-06), Bosch Rexroth AG
