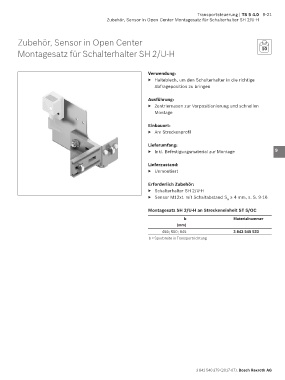

Transportsteuerung | TS 5 4.0 9-21
Zubehör, Sensor in Open Center Montagesatz für Schalterhalter SH 2/U-H

Zubehör, Sensor in Open Center 1
Montagesatz für Schalterhalter SH 2/U-H 10 2

3
Verwendung:
▶ Halteblech, um den Schalterhalter in die richtige 4
Abfrageposition zu bringen
5
Ausführung:
▶ Zentriernasen zur Vorpositionierung und schnellen
Montage 6

Einbauort: 7
▶ Am Streckenprofil
8
Lieferumfang:
▶ Inkl. Befestigungsmaterial zur Montage 9

Lieferzustand: 10
▶ Unmontiert
11
Erforderlich Zubehör:
▶ Schalterhalter SH 2/U-H 12
▶ Sensor M12x1 mit Schaltabstand S ≥ 4 mm, s. S. 9-16
N
13
Montagesatz SH 2/U-H an Streckeneinheit ST 5/OC
b Materialnummer 14
(mm)
455; 650; 845 3 842 545 533 15
b = Spurbreite in Transportrichtung
16

17

18

19

20

21

22

23

24

3 842 540 379 (2017-07), Bosch Rexroth AG
