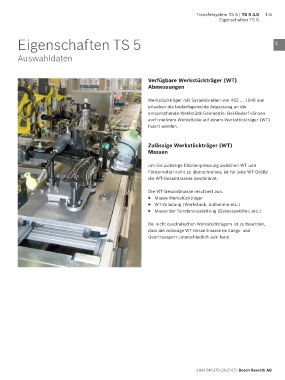

Transfersystem TS 5 | TS 5 4.0 1-5
Eigenschaften TS 5
Eigenschaften TS 5 1
Auswahldaten
Verfügbare Werkstückträger (WT)
Abmessungen
Werkstückträger mit Systembreiten von 455 … 1040 mm
erlauben die bedarfsgerechte Anpassung an die
entsprechende Werkstück-Geometrie. Bei Bedarf können
auch mehrere Werkstücke auf einem Werkstückträger (WT)
fixiert werden.
Zulässige Werkstückträger (WT)
Massen
Um die zulässige Flächen pres sung zwischen WT und
Fördermittel nicht zu überschreiten, ist für jede WT-Größe
die WT-Gesamtmasse beschränkt.
Die WT-Gesamtmasse resultiert aus:
▶ Masse Werkstückträger
▶ WT-Zuladung (Werkstück, Aufnahme etc.)
▶ Masse der Sonderausstattung (Datenspeicher, etc.)
Bei nicht quadratischen Werkstückträgern ist zu beachten,
dass die zulässige WT-Gesamtmasse im Längs- und
Quertransport unterschiedlich sein kann.
3 842 540 379 (2017-07), Bosch Rexroth AG
