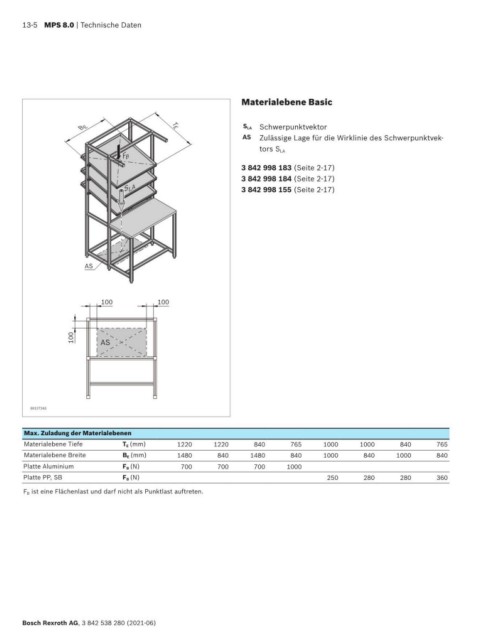

13-5 MPS 8.0 | Technische Daten
Materialebene Basic
B E T E S LA Schwerpunktvektor
AS Zulässige Lage für die Wirklinie des Schwerpunktvek-
F B tors S LA
3 842 998 183 (Seite 2-17)
3 842 998 184 (Seite 2-17)
S LA 3 842 998 155 (Seite 2-17)
AS
100 100
100 AS
00127243
Max. Zuladung der Materialebenen
Materialebene Tiefe T E (mm) 1220 1220 840 765 1000 1000 840 765
Materialebene Breite B E (mm) 1480 840 1480 840 1000 840 1000 840
Platte Aluminium F B (N) 700 700 700 1000
Platte PP, SB F B (N) 250 280 280 360
F B ist eine Flächenlast und darf nicht als Punktlast auftreten.
