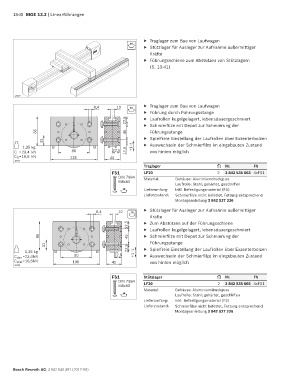

13-40 MGE 13.2 | Linearführungen

f Traglager zum Bau von Laufwagen
10
f Stützlager für Ausleger zur Aufnahme außermittiger
Kräfte
f Führungsschiene zum Abstützen von Stützlagern
(S. 13-41)

19877
8,4 10 10 f Traglager zum Bau von Laufwagen
f Führung durch Führungsstange
22,5 f Laufrollen kugelgelagert, lebensdauergeschmiert
f Schmierfilze mit Depot zur Schmierung der
85 45 Führungsstange
f Spielfreie Einstellung der Laufrollen über Exzenterbolzen
31
1,35 kg -1 +1 f Auswechseln der Schmierfilze im eingebauten Zustand
C =23,4 kN 90 22,5 17,5 von hinten möglich
C 0 =16,6 kN 135 45
19717
Traglager Nr. FS
FS1 LF20 2 3 842 535 663 4xFS1
DIN 7984 Material: Gehäuse: Aluminiumdruckguss
M8x50
Laufrolle: Stahl; gehärtet, geschliffen
10 Lieferumfang: Inkl. Befestigungsmaterial (FS)
Lieferzustand: Schmierfilze nicht befettet, Fettung entsprechend
Montageanleitung 3 842 527 226

8,4 10 10 f Stützlager für Ausleger zur Aufnahme außermittiger
Kräfte
22,5 f Zum Abstützen auf der Führungsschiene
f Laufrollen kugelgelagert, lebensdauergeschmiert
85 45 f Schmierfilze mit Depot zur Schmierung der
Führungsstange
31
1,35 kg 22,5 -1 f Spielfreie Einstellung der Laufrollen über Exzenterbolzen
C dyn =23,4 kN 90 22,5 +1 f Auswechseln der Schmierfilze im eingebauten Zustand
C stat =16,6 kN 135 45 von hinten möglich
19735

FS1 Stützlager Nr. FS
DIN 7984 LF20 2 3 842 535 665 4xFS1
M8x50
Material: Gehäuse: Aluminiumdruckguss
10
Laufrolle: Stahl; gehärtet, geschliffen
Lieferumfang: Inkl. Befestigungsmaterial (FS)
Lieferzustand: Schmierfilze nicht befettet, Fettung entsprechend
Montageanleitung 3 842 527 226

Bosch Rexroth AG, 3 842 540 391 (2017-08)
