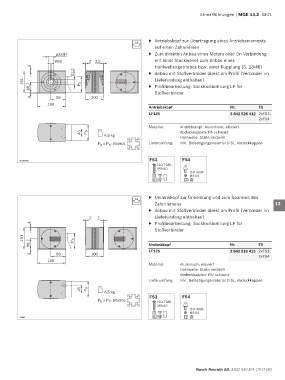

Page 359 - MGE 13.2

Linearführungen | MGE 13.2 13-21

f Antriebskopf zur Übertragung eines Antriebsmoments
10 1
auf einen Zahnriemen
ø28H7 f Zum direkten Anbau eines Motors oder (in Verbindung 2
8H8 2 2,5 mit einer Steckwelle) zum Anbau eines
4 Hohlwellengetriebes bzw. einer Kupplung (S. 13-46) 3
31,3 f Anbau mit Stoßverbinder direkt am Profil (Verbinder im
151 P h Lieferumfang enthalten) 4
88,7 f Profilbearbeitung: Sacklochbohrung LF für
Stoßverbinder
4 85 100 5
160
Antriebskopf Nr. FS 6
LF12S 3 842 526 412 2xFS3,
2xFS4
7
Material: Antriebskopf: Aluminium; eloxiert
45 P b Abdeckkappen: PA schwarz
4,5 kg
Hohlwelle: Stahl; verzinkt 8
P b x P h : 90x90L Lieferumfang: Inkl. Befestigungsmaterial (FS), Abdeckkappen
9

FS3 FS4
00109890
ISO 7380 10
M8x40
ISO 4035
M8-04 11

12
f Umlenkkopf zur Umlenkung und zum Spannen des
10
Zahnriemens 13
f Anbau mit Stoßverbinder direkt am Profil (Verbinder im
2 2 Lieferumfang enthalten) 14
4 f Profilbearbeitung: Sacklochbohrung LF für
Stoßverbinder 15
151 P h
88,7 Umlenkkopf Nr. FS 16

LF12S 3 842 526 413 2xFS3,
4 85 100
2xFS4 17
160
Material: Aluminium; eloxiert
Hohlwelle: Stahl; verzinkt 18
Abdeckkappen: PA; schwarz
Lieferumfang: Inkl. Befestigungsmaterial (FS), Abdeckkappen
19
45 P b
3,5 kg
FS3 FS4 20
P b x P h : 90x90L ISO 7380
M8x40
ISO 4035 21
M8-04
19941

Bosch Rexroth AG, 3 842 540 391 (2017-08)
