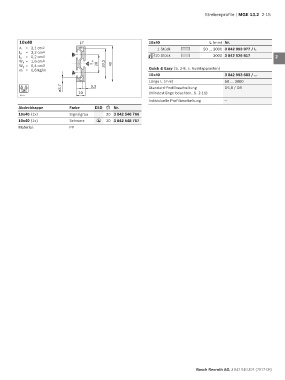

Page 27 - MGE 13.2

Strebenprofile | MGE 13.2 2-15

10x40 y 10x40 L (mm) Nr. 1
A = 2,1 cm 2 1 Stück 50 … 3000 3 842 993 077 / L
l x = 3,2 cm 4 B
l y = 0,2 cm 4 10 Stück 3000 3 842 526 817 2
W x = 1,6 cm 3 C x
W y = 0,4 cm 3 20 33,5 40
m = 0,6 kg/m Quick & Easy (S. 2-8, s. Ausklappseiten) 3
A 10x40 3 842 993 683 / …
Länge L (mm) 50 … 3000 4
6 6 3,3 Standard-Profilbearbeitung D5,8 / D8
20 ø3,7 10 (Mindestlänge beachten, S. 2-11)
19177 5
Individuelle Profilbearbeitung —
Abdeckkappe Farbe ESD Nr. 6
10x40 (1x) Signalgrau 20 3 842 548 766
10x40 (1x) Schwarz 20 3 842 548 767
ESD 7
Material: PP
8

9

10

11

12

13

14

15

16

17

18

19

20

21

Bosch Rexroth AG, 3 842 540 391 (2017-08)
