Füße und Räder | MGE 13.2 6-23

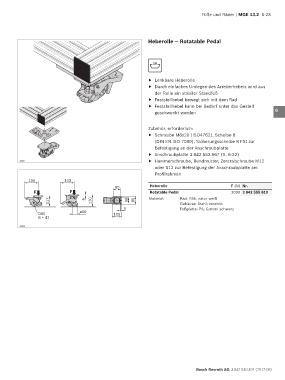

Heberolle — Rotatable Pedal 1

2
10
3
f Lenkbare Heberolle 4
f Durch einfaches Umlegen des Arretierhebels wird aus
der Rolle ein stabiler Standfuß
f Feststellhebel bewegt sich mit dem Rad 5
f Feststellhebel kann bei Bedarf unter das Gestell
geschwenkt werden 6
7
Zubehör, erforderlich:
f Schraube M8x20 (ISO4762), Scheibe 8 8
(DIN EN ISO 7089), Sicherungsscheibe 8 FSt zur
Befestigung an der Anschraubplatte 9
f Anschraubplatte 3 842 553 967 (S. 6-22)
34257 f Hammerschraube, Bundmutter, Zentralschraube M12 10
oder S12 zur Befestigung der Anschraubplatte am
Profilrahmen 11
155 143
80 Heberolle F (N) Nr.
F F Rotatable Pedal 2000 3 842 555 610 12

117 6 120 60 85 Material: Rad: PA6, natur weiß 13
Gehäuse: Stahl; verzinkt
9 Fußplatte: PA; Gummi schwarz
D80 ø50 105
B = 41 14

34232
15

16

17

18

19

20

21

Bosch Rexroth AG, 3 842 540 391 (2017-08)
