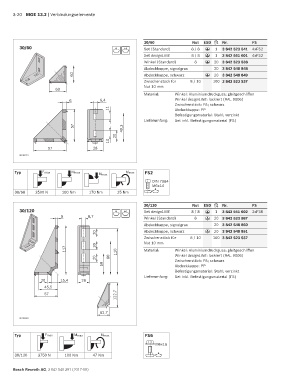

Page 120 - MGE 13.2

3-20 MGE 13.2 | Verbindungselemente

30/60 Nut ESD Nr. FS
30/60 8 10 Set (Standard) 8 / 8 1 3 842 523 541 4xFS2
10
ESD
Set designLINE 8 / 8 1 3 842 551 601 4xFS2
ESD
Winkel (Standard) 8 20 3 842 523 538
ESD
Abdeckkappe, signalgrau 20 3 842 548 848
60 Abdeckkappe, schwarz ESD 20 3 842 548 849
Zwischenstück für 8 / 10 100 3 842 523 537
Nut 10 mm
60
Material: Winkel: Aluminiumdruckguss; gleitgeschliffen
6 6,4 Winkel designLINE: lackiert (RAL 9006)
Zwischenstück: PA; schwarz
11 Abdeckkappe: PP
Befestigungsmaterial: Stahl; verzinkt
Lieferumfang: Set inkl. Befestigungsmaterial (FS)
57 49,3

20
10
57 28
00109421

Typ Fmax Mmax Mmax Mmax FS2

DIN 7984
M6x14
8
30/60 2500 N 100 Nm 170 Nm 25 Nm

30/120 Nut ESD Nr. FS
30/120 8 10 Set designLINE 8 / 8 1 3 842 551 602 2xFS6
10
ESD
6 8,7 Winkel (Standard) 8 20 3 842 523 587
ESD
Abdeckkappe, signalgrau 20 3 842 548 850
20 Abdeckkappe, schwarz ESD 20 3 842 548 851
Zwischenstück für 8 / 10 100 3 842 523 537
Nut 10 mm
20
117 110 Material: Winkel: Aluminiumdruckguss; gleitgeschliffen
20 80 Winkel designLINE: lackiert (RAL 9006)
Zwischenstück: PA; schwarz
50 Abdeckkappe: PP
Befestigungsmaterial: Stahl; verzinkt
Lieferumfang: Set inkl. Befestigungsmaterial (FS)
20 15,4 28
45,5
122,7
57

62,7
00109441

Typ Fmax Mmax Mmax FS6
M6x16

30/120 3750 N 100 Nm 47 Nm 8

Bosch Rexroth AG, 3 842 540 391 (2017-08)
