1-10 Transfersystem ActiveMover 1.0 | Einleitung

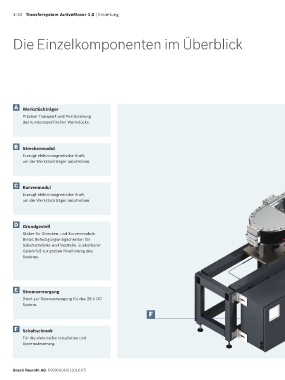

Die Einzelkomponenten im Überblick
A Werkstückträger
Präziser Transport und Positonierung
des kundenspezifischen Werkstücks.
B Streckenmodul
Erzeugt elektromagnetische Kraft,
um die Werkstückträger anzutreiben.
C Kurvenmodul
Erzeugt elektromagnetische Kraft,
um die Werkstückträger anzutreiben.
D Grundgestell
Stütze für Strecken- und Kurvenmodule.
Bietet Befestigungsmöglichkeiten für
Schaltschränke und Netzteile. Justierbarer
Gelenkfuß zur groben Nivellierung des
Systems.
E Stromversorgung
Dient zur Stromversorgung für das 28 V DC
System.
F
F Schaltschrank
Für die elektrische Installation und
Systemsteuerung.
Bosch Rexroth AG, R999001426 (2018-07)
